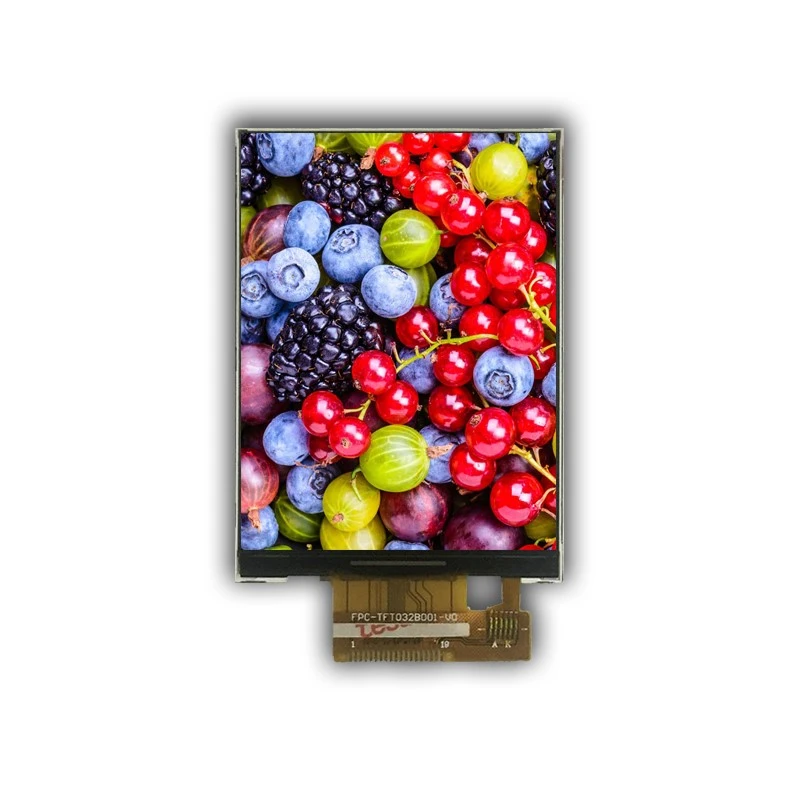

2.8-tum TFT LCD-skärm 240*320 ST7789 MCU-gränssnitt liten skärm

1. LCD-skärmar med flytande kristaller kräver spänningskontroll för att generera gråskala. TFT använder tunnfilmstransistorer för att generera spänning för att styra visningen av flytande kristallstyrning. När en flytande kristall är inklämd mellan det övre och nedre lagret av glas, bildas en parallell plattkondensator, som vi kallar CLC (kondensator av flytande kristall). Dess storlek är ungefär 0.1pF, men i praktiska tillämpningar kan denna kondensator inte bibehålla spänningen till nästa gång skärmens data uppdateras. Det vill säga när TFT:n laddar denna kondensator kan den inte bibehålla spänningen tills nästa gång TFT laddar denna punkt. (Med en allmän bilduppdateringsfrekvens på 60Hz måste den underhållas i cirka 16 ms.) Som ett resultat av detta, om spänningen ändras, kommer gråskalan som visas att vara felaktig. Därför, i utformningen av panelen, läggs vanligtvis en lagringskondensator CS (lagringskondensator är cirka 0,5pF) till för att säkerställa laddningsspänningen. Den kan behållas tills nästa gång skärmen uppdateras. Men för att vara exakt är själva TFT:en som odlas på glaset bara en omkopplare gjord av transistorer. Dess huvudsakliga uppgift är att avgöra om spänningen på LCD-källans drivrutin ska laddas till denna punkt. När det gäller hur högt denna punkt ska laddas. Den höga spänningen för att visa vilken typ av gråskala bestäms av den externa LCD-källans drivrutin.

2. Tätningsmedel och distans:

Det finns två strukturella komponenter: ramlim och distans. Syftet med ramlim är att låta de övre och nedre glasskikten i LCD-panelen fästa tätt och att ge en barriär mellan de flytande kristallmolekylerna i panelen och omvärlden, så ramlimmet är precis som dess namn föreslår. , som omger panelen och begränsar vätskekristallmolekylerna inuti panelen. Distansen ger huvudsakligen stöd för de övre och nedre glasskikten. Den måste vara jämnt fördelad på glasunderlaget. Annars, när den ojämna fördelningen får vissa distanser att samlas, kommer det att hindra ljusets passage och kan inte upprätthålla det lämpliga gapet mellan de övre och nedre glasbitarna, vilket resulterar i ojämn fördelning av det elektriska fältet. , vilket påverkar den flytande kristallens gråskaleprestanda.

LCD-storlek: 2,8"
Paneltyp: IPS
Upplösning: 240RGBx320
Visningsläge: Normalt svart
Antal färger: 262K
Visningsriktning: GRATIS
NTSC: 55 %
Kontrastförhållande: 500
Luminans: 300 cd/m2
Modulstorlek: 49,9(H)x66,1(V)x2,4(D) mm
Panel Active Area: 43,2x57,6 mm
Pixel Pitch:{{0}}.06x0.18 mm
Pixelarrangemang: RGB
Vikt: g
Drivrutin IC: ST7789V
Drivrutin IC RAM-storlek:1382400
Gränssnitt: MCU
Driftstemperatur: -20~+70 grad
Förvaringstemperatur: -30~+80 grad
