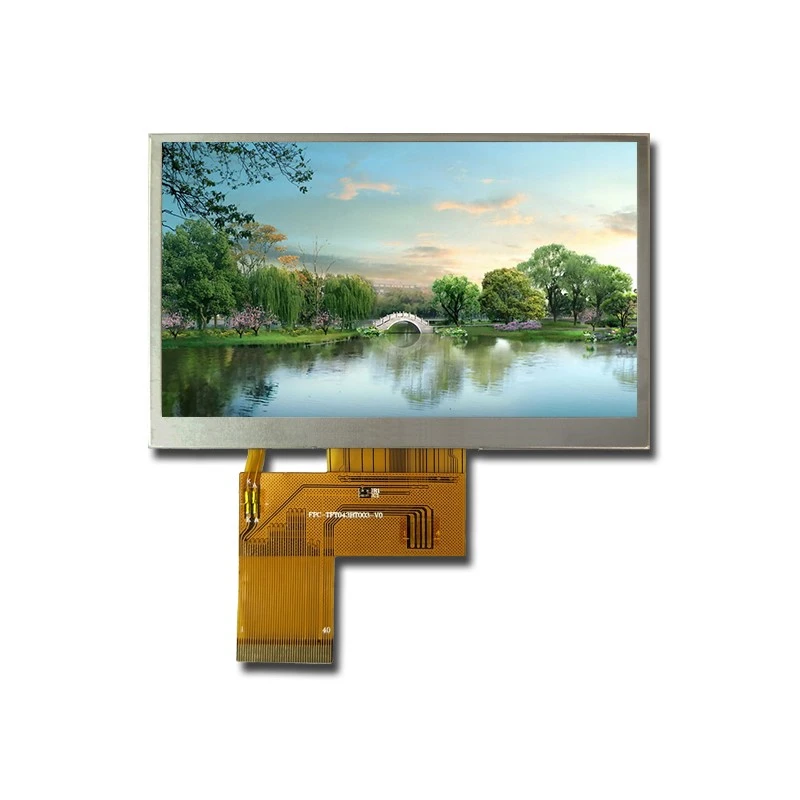

4,3 tums 480×320 RGB-gränssnitt TFT LCD-skärm

Principen för flytande kristalldisplay är baserad på egenskapen att ljustransmittansen hos flytande kristaller ändras med storleken på spänningen som visas av den. När ljuset passerar genom den övre polarisatorn blir det linjärt polariserat ljus. Polarisationsriktningen överensstämmer med vibrationsriktningen för polarisatorn och överensstämmer med arrangemanget av flytande kristallmolekyler på de övre och nedre glassubstraten. När ljus passerar genom det flytande kristallskiktet bryts det linjärt polariserade ljuset ner i två ljusstrålar på grund av brytning av den flytande kristallen. Och eftersom de två ljusstrålarna utbreder sig med olika hastigheter (med samma fas), när de två strålarna av ljus kombineras, kommer vibrationsriktningen för det vibrerande ljuset oundvikligen att förändras. Ljus som passerar genom flytande kristallskiktet förvrängs gradvis. När ljuset når den nedre polarisatorn vrids dess optiska axels vibrationsriktning 90 grader och förblir i överensstämmelse med vibrationsriktningen för den nedre polarisatorn. På detta sätt passerar ljuset genom den nedre polarisatorn för att bilda ett ljust fält. Efter applicering av spänning orienteras den flytande kristallen under inverkan av det elektriska fältet och distorsionen försvinner. Vid denna tidpunkt roterar det linjärt polariserade ljuset som passerar genom den övre polarisatorn inte längre i det flytande kristallskiktet och kan inte passera genom den nedre polarisatorn för att bilda ett mörkt fält. Det kan ses att själva den flytande kristallen inte avger ljus och kan visas under modulering av en extern ljuskälla. Under hela visningsprocessen fungerar den flytande kristallen som en spänningsstyrd ljusventil.

Arbetsprincipen för TFT-LCD kan kort beskrivas som: när gate forward-spänningen är större än den applicerade spänningen slås drain-source-elektroden på och när gate forward-spänningen är lika med 0 eller negativ spänning, är drain-source-elektroden avstängd. Dräneringselektroden är ansluten till ITO-pixelelektroden, källelektroden är ansluten till källledningen (kolumnelektroden) och gateelektroden är ansluten till gatelinjen (radelektrod). Detta är den enkla arbetsprincipen för 4.3-tums 480×320 RGB-gränssnitt TFT LCD-skärm.

LCD-storlek: 4,3"
Paneltyp: IPS
Upplösning: 800xRGBx480
Visningsläge: Normalt svart
Antal färger: 16,7 miljoner
Visningsriktning :ALL
NTSC: 60 %
Kontrastförhållande: 1200
Luminans: 350 cd/m2

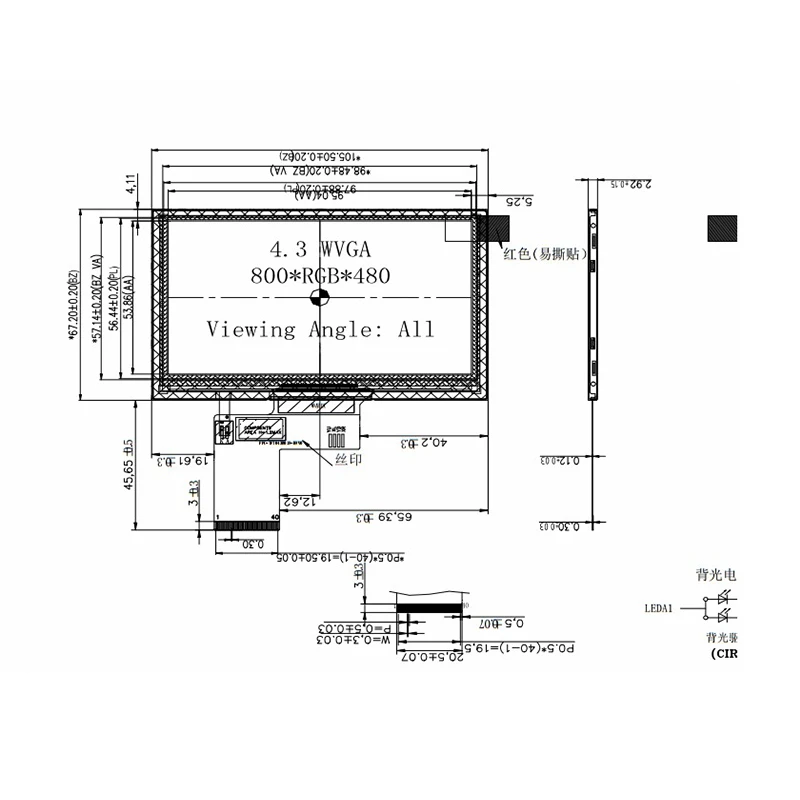

Modulstorlek: 105,5(H)x67,2(V)x2,92(D) mm
Panel Active Area: 95,04X53.86 mm
Pixelbredd: 118,8 x 112,2 μm
Pixelarrangemang: RGB-stripe
Vikt: TBD g
Drivrutin IC: ST7262E43
Ljuskälla: 10 LED-ljus
Gränssnitt: RGB 24BIT
Driftstemperatur: -30~+85 grad
Förvaringstemperatur: -30~+85 grad
